“耳听为虚，眼见为实”，
可是有时候，
“眼见未必为实”。
尤其是在生产工作中，
不能完全相信眼前看到的……
你知道我们每天打交道的仪表有时也会提供虚假的信息吗？今天，小安采访了2位老员工，他们用亲身经历印证了仪表也会“欺骗”我们的眼睛。来和小安一起听听他们被仪表“欺骗”的故事！
真实的谎言
小五，听说8年前你当了一次电影《真实的谎言》男主角？可以给我们讲讲吗？
好的，那要从我大学毕业说起，当时我被分到某县氮肥厂当见习技术员。10月的一天，氨合成塔电炉检修，需要拆卸塔小盖。机修班长带着3名工人在塔顶的平台上已经做好拆卸准备，让我负责看好合成塔出口压力表，指针到零时，就通知他们开始检修。
这项工作看似简单，实则责任重大！
是呀！氨合成塔工作压力为200个大气压，小盖也重达百多公斤。如果塔内气体压力没降至常压，拆卸小盖就有危险，要么小盖一冲而起，砸到人；要么就是里面氢气一喷而出，烧伤人。
后来发生了什么事情？
指针下落到零位，我马上通知了塔上的班长。经过核对数据无误，机修班长开始指挥拆卸。可是不幸的事情却发生了，正在拆卸的4人被塔内喷出的氢气烧伤送往医院抢救。
原因分析

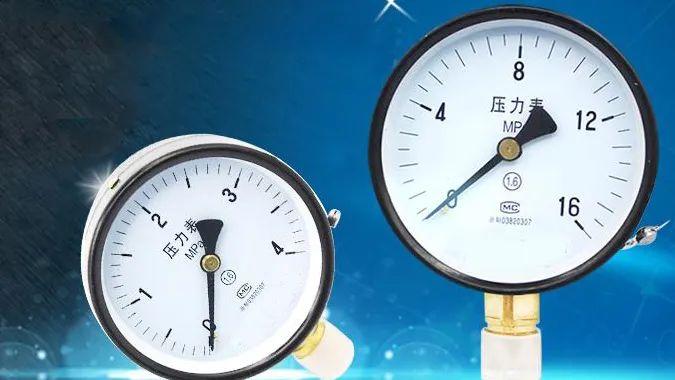

故事中使用的是弹簧管式压力表，其工作量程范围通常是在它的最大量程的?至?的区间内。因此压力表两头（?到?区域之外部分）指示误差是较大的。按照化工系统安全卸压的操作规程，必须采取正确的换表操作。
如本次发生事故的系统压力表，事后进行测试的时候发现，当指针到零时，将最大量程为400个大气压的压力表换成最大量程为24个大气压的压力表，指示为17个大气压；继续放空，当压力表归零时，再换上U形水银柱压力表，还指示有300多毫米汞柱的压力。单以系统工作压力表指针为零来判断卸压放空结束，是不准确的。
我也上过仪表的当
李工，听说你也有过类似的经历，那么，一个冰冷呆萌的仪表是怎么欺骗你的呢？

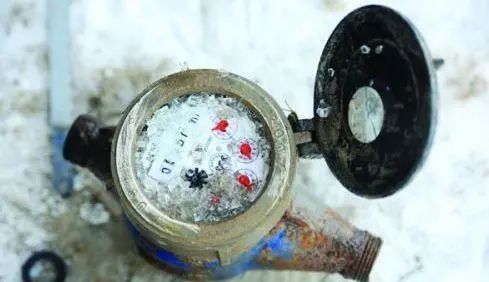

它确实对我撒了谎！2018年1月份的一天傍晚，天气特别寒冷。我巡检到油气回收水洗塔供水泵时，发现运转中的泵出口的压力表达到了满量程的1.0MPa，远高于平常0.45MPa的工作压力。
压力表数据不对，肯定是哪里出了问题！
没错，我们当时在场的所有人也是这样认为的，大家谁也没有再确认一下压力表的压力便开始停泵、拆卸管线，想当然地按照后路堵塞进行处理，结果一通忙活后却发现是仪表出了问题。我们冒着严寒拆人孔、断法兰、吹扫管线，浪费了大量的人力、物力不说，还没有找到事故的根本。
原因分析
当仪表指示失灵发生时，操作人员容易陷入2大误区：
1.过分相信仪表指示。例如：在开车引油过程中，塔的液位迟迟没有出现，但是操作人员还在盲目等待液位出现。此时，有经验的操作人员就会考虑到液位指示是否失灵，并立即到现场进行仔细检查，否则，很可能会造成冲塔事故。
2.轻率地认定仪表指示已失灵而不到现场进行仔细检查。
仪表未能反馈我们想要的数据信息，
应该怎么解决呢？
为了有效减少仪表设备的异常指示信息
给我们的生产过程造成影响，
故障判断方法+预防措施，
请务必掌握！
通过对故障现象和它产生发展过程的调查了解，分析判断故障原因。
不用任何测试仪器，通过人的感观（眼、耳、鼻、手）去观察发现故障。
将所怀疑的部分与整机或单元电路断开，看故障可否消失，从而判定故障所在。
将所怀疑发生故障的某级电路或元器件暂时短接，观察故障状态有无变化来断定故障部位。
通过更换某些元器件或线路板以确定故障在某一部位。
在查找故障的过程中，将电路和电气部件分成几个部分，以查明故障原因。
人身处在杂乱的电磁场中(包括交流电网产生的电磁场)，会感应出微弱的低频电动势(近几十至几百微伏)。当人手接触到仪器仪表某些电路时，电路就会发生反应，利用这一原理可以简单地判断电路某些故障部位。
电压法
电压法就是用万用表(或其他电压表)适当量程测量怀疑部分，分测交流电压和直流电压两种。
电流法
电流法分直接测量和间接测量两种。直接测量是将电路断开后串入电流表，测出电流值与仪表正常状态下数值相比较，从而判断故障。间接测量不断开电路，测出电阻上的压降，根据电阻值计算出近似的电流值，多用于晶体管元件电流的测量。
电阻检查法即在不通电的情况下，用万用表电阻挡检查仪器仪表整机电路和部分电路的输入输出电阻是否正常，电容器是否击穿或漏电，电感线圈、变压器有无断线、短路等。
1. 生产操作人员应通过培训掌握仪表的工作原理、可能的失效模式及操作响应。向最了解该系统的工程师和技术人员请教和咨询，包括：
①理解仪表是怎样工作的，仪表对在正常运行范围之外的状况有何反应。例如：控制回路、文氏管、孔板和脉冲线、差压元件、液位浮子。
②知道在正常情况下仪表是否带电，在失电或失气的情况下，阀门、仪表和控制回路的故障状态怎样。
③了解工作中应该观察哪些正常运行的工况。例如，设备的输入输出的平衡情况，液位的改变。而且，永远不要忽视警报信号，找出引起警报的原因！
④了解元件是否可以在线测试或者是否需要离线测试以确认仪表是正常工作的工况。
2. 提高仪表的设备可靠性，减少“欺骗”发生的次数。装置中仪表数量庞大，应当依据仪表功能回路识别关键仪表功能，根据可靠性要求制定周期性检查和测试计划。
3. 降低仪表失效造成的后果影响。通过工艺危害分析，通过不同的保护层进行配合，使仪表失效的风险降低到可接受的水平。
4. 报警设定时，应避免将报警值设置到接近0或100%仪表量程的位置，并强化报警的有效响应。
及时检查，预防事故，
保障安全生产！
