触电事故是我市工矿商贸类企业
常见的生产安全事故
死亡人数仅次于高处坠落
每年夏秋季节是触电事故高风险时期
#
事故一
7月1日10时25分许，我市某科技园，一修理工在处理卫生间电路跳闸故障，当检修到天花板内排气扇电路时发生触电，经送院抢救无效死亡。

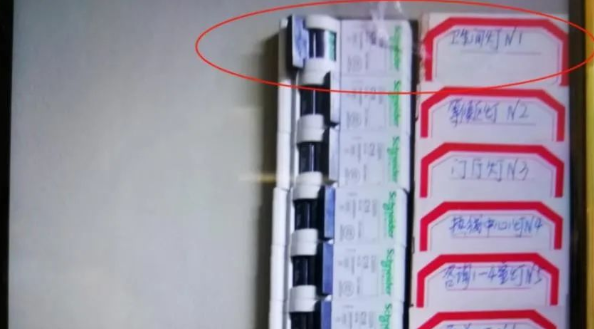

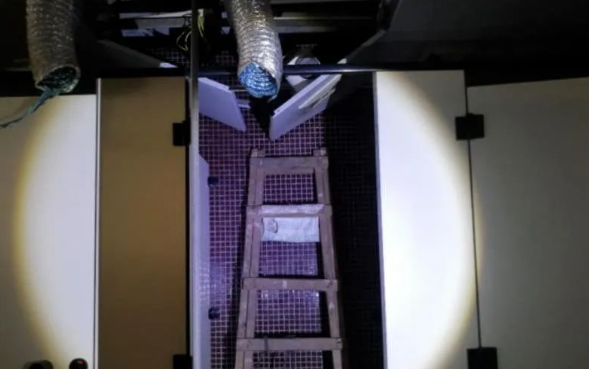

▲ 事故现场图片

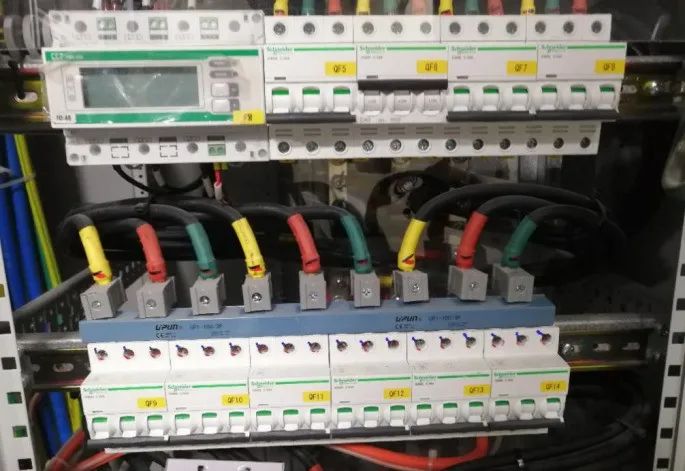

▲ 涉事空气开关
#
事故二
6月4日19时40分许，我市某在建工程一工人在使用十字螺丝刀进行接线过程中发生触电，经120到场确认死亡。

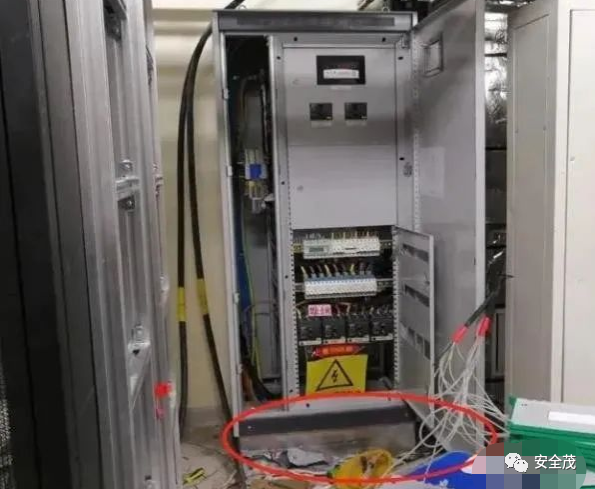

▲ 事故现场图片
▲ 涉事配电柜中的空气开关
事故原因：初步分析为接线作业前未断电，作业人员作业过程中触摸到作业工具的金属部分，金属工具触碰到带电导线，电流流经身体导入大地，形成触电回路，导致事故发生。
动图还原触电事故的瞬间，触目惊心！
▲移动轮式平台，触碰高压电线
▲脚手架触碰高压线，工人瞬间触电
▲推动的移动式操作平台，触及高压线
▲手机接入电脑充电引发触电
▲积水触电
以下6起触电事故致7人死亡
皆因设备未接地
教训惨痛！
案例一：设备未接地，车间主任当场触电身亡
2020年6月22日，汕头市澄海区一塑料玩具厂发生一起触电事故，造成车间主任死亡。
事故原因：因塑料粉碎机，无接地线。且塑料粉碎机电源线套管保护强度不足，布设不合理，随意放置在地面上且有一小节电源线恰好被旁边的踏步梯梯脚压到。操作人员在日常加料过程中反复上下该踏步梯，时间一长导致该电源线绝缘保护皮被梯脚扎破，电源线芯裸露在外，电线漏电，踏步梯带电。
事发当天，薛某安全意识淡薄，为图凉快仅着短袖、及膝短裤和拖鞋进入生产现场作业，左小腿皮肤未被衣物覆盖，导致触电。
案例二：配电箱未接地，员工当场触电身亡
7月28日14时35分左右，江苏某合成材料公司车间发生一起触电事故，造成1人死亡，直接经济损失约130万元。
事故原因：配电箱箱门背面的电加热设备开关上一根电线接头从接线柱上松脱，带电线头接触到配电箱箱门上，同时配电箱的外壳未采取接地保护，造成配电箱金属外壳带电，马某右手接触到配电箱边框时，发生触电事故。
案例三：触碰到机械设备外的金属护栏导致触电身亡
昆山某机械加工企业一员工在操作机械设备时，不慎触碰到机械设备外的金属护栏导致触电身亡。
事故原因：设备电源线未接地、电源线绝缘层破损漏电导致触电事故。
案例四：电气设备外壳未有效接地，员工触电身亡
杭州某食品有限公司操作工周某，走到清蒸面筛机前，俯身手扶筛粉机机架准备拆上方的面粉袋时，因触电而跌倒，倒入震动筛，几经挣扎后不再动弹，直到同事田某上楼后被发现，将周某抬出震动筛后展开急救。
事故造成1人死亡，直接经济损失97万元。事故原因系电气设备外壳未有效接地。
案例五：接地保护失效，2人触电死亡！
2020年8月16日22时许，安徽斯之年建筑材料有限公司作业人员在中铁十局集团第三建设有限公司承建的合肥市畅通二环工程一标段项目工地内拆除围挡时，发生一起触电事故，造成2人死亡。
死亡人员均为公司人员，事故造成直接经济损失370万元。原因系接地保护失效，电工因未按要求敷设电缆，被立案调查。
案例六：员工触电身亡，电工被追究刑责
2020年1月2日11时40分许，南京某金属制造公司发生一起触电事故，造成1人死亡，直接经济损失约133万元人民币。
直接原因：工人朱某违反公司维修管理规定擅自进行现场检修，在对重力浇铸机两根模具导热棒电气接线进行检查时，触碰到从电气控制柜引出的电源接线带电裸露接头部位，导致触电。企业电工没有履行好电工职责而导致他人死亡，电工被追究刑事责任。
+
电气接地种类
1.防雷接地
为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2.交流工作接地
将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N 线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
3.安全保护接地
安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一 些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
4.直流接地
为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5.防静电接地
为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
6.屏蔽接地
为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
7.功率接地系统
电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
8.标准接地电阻规范要求
+
接地的作用
1.保护接地
电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式保护接地，当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。

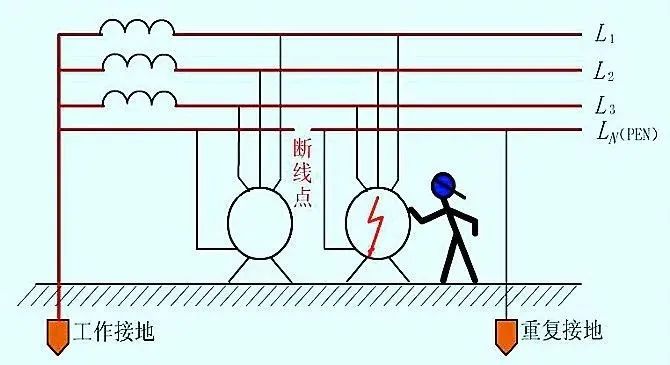

2.工作接地
为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
3.防静电接地
防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地称为防静电接地。
+
接地电阻
电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分:
1.电气设备和接地线的接触电阻。
2.接地线本身的电阻。
3.接地体本身的电阻。
4.接地体和大地的接触电阻。
5.大地的电阻。
+

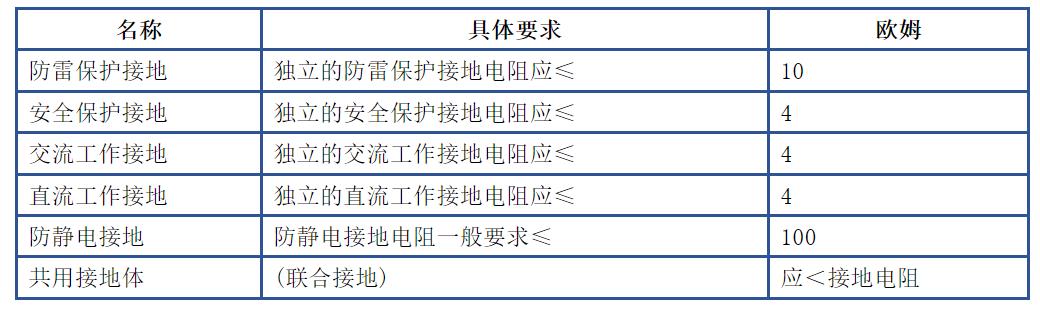

不同的电气设备对接地电阻有不同的要求
1.大接地短路电流系统R≤0.5欧。
2.容量在100kVA以上的变压器或发电机R≤4欧。
3.阀型避雷器R≤5欧。
4.独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10欧。
5.低压线路金属杆、水泥杆及烟囱的接地R≤30欧 。
+
装设接地装置的要求
1.接地线一般用40mm×4mm的镀锌扁钢。
2.接地体用镀锌钢管或角钢。钢管直径为50mm，管壁厚不小于3.5mm，长度2～3m。角钢以50mm×50mm×5mm为宜。
3.接地体的顶端距地面0.5～0.8m，以避开冻土层，钢管或角钢的根数视接地体周围的土壤电阻率而定，一般不少于两根，每根的间距为3～5m
4.接地体距建筑物的距离在1.5m以上，与独立的避雷针接地体的距离大于3m。
5.接地线与接地体的连接应使用搭接焊。
+
下列设备必须保护接地
1.电流互感器二次线圈。
2.配电盘、控制盘的外壳。
3.电动机的外壳。
4.电缆接头盒的外壳及电缆的金属外皮。
5.开关及其传动装置的金属底座或外壳。
6.高压绝缘子及套管的金属底座。
7.室内外配线的金属管道。
8.计量电度表接地端。
9.电器和照明设备的外壳。
10.屋内外配电装置的金属构架及带电部分的金属遮拦。
+
电动机接地的有关要求
1.电动机接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用扁铜线作为接地线。
2.外壳上有接地螺丝的电动机，接地线必须与接地螺丝连接。
3.外壳上无接地螺丝的电动机，要求在电动机外壳适当位置加装接地螺丝与接地线相连接。
4.与接地的机座之间有可靠电气接触的电动机外壳可不接地，接地线布置应整齐、美观。
+
配电盘接地的有关要求
1.配电盘接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用软铜线作为接地线。
2.低压配电盘接地线采用裸铜导线时截面不小于6mm2，采用有绝缘外皮的铜线时截面不小于4mm2。
3.外壳上有接地螺丝的配电盘，接地线必须与接地螺丝连接。
4.外壳上无接地螺丝的配电盘,要求在配电盘外壳适当位置加装接地螺丝与接地相线连接。
5.与接地体有可靠电气接触的配电盘外壳可不接地。
+
接地线的检查测量方法
1.测试前应与被试设备保持足够安全距离，防止误碰带电和旋转部位，且由两人进行。
2.测试前应选用万用表的电阻档，把表的两个表笔短接，进行校准，使万用表电阻档指示为“0”。
3.将表笔一端接地线，另一端与设备接地专用端子连接。
4.当被试设备没有专用接地端时，表笔的另一端应在电气设备的外壳或金属构件上进行测量。
5.接地端必须选择主接地网或与主接地网可靠连接处，并除掉表面氧化物接触良好。
6.应在表计指示稳定后读取数值，接地电阻值应符合规程规定。
